PV Inverter
光伏逆变器散热计划
逆变器又称电源调解器,把将直流电能变换成交流电能的历程称为逆变,把完成逆变功效的电路称为逆变电路,把实现逆变历程的装置称为逆变装备或逆变器 。在太阳能发电系统中,逆变器效率的崎岖是决议太阳能电池容量和蓄电池容量巨细的主要因素 。光伏逆变器爆发故障将会导致光伏系统 ;,直接带来发电量的损失,以是高可靠性是光伏逆变器的主要手艺指标 。

           光伏逆变器优异的散热是包管其高可靠性运行的主要条件,因此在逆变器的设计之初就举行散热仿真测试,成为了光伏逆变器厂家首先要思量的问题 。和记娱乐官网app热能是海内专业的大功率散热厂拥有专业的热设计开发团队,具备可靠的热仿真、热测试能力,与海内外多家光伏逆变器厂家举行了逆变器的散热手艺相助,为其提供专业的散热手艺效劳支持 。
光伏逆变器散热解决计划(210KW)

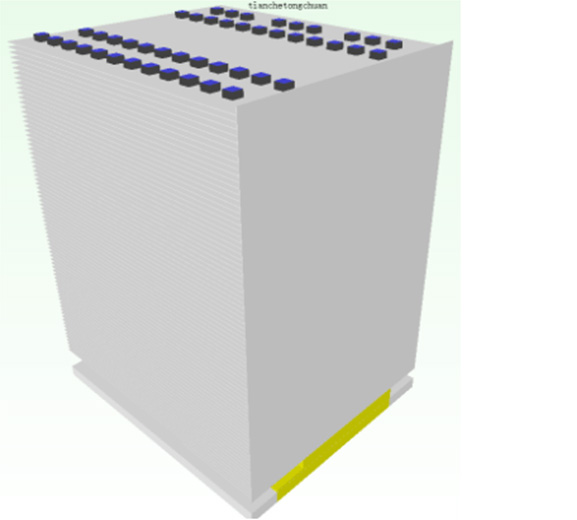

仿真模子及参数示意图(一):
情形温度:55?C,电抗器热耗:700W

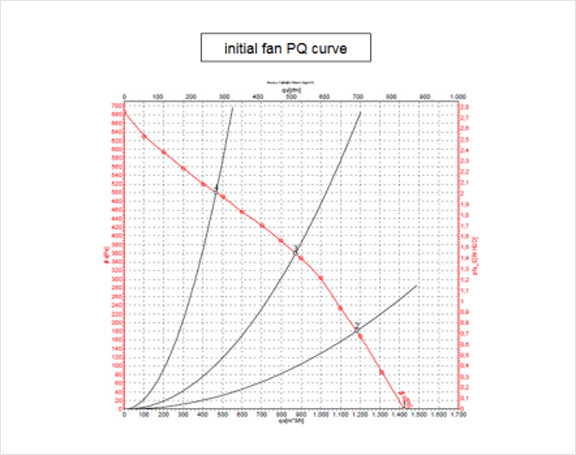

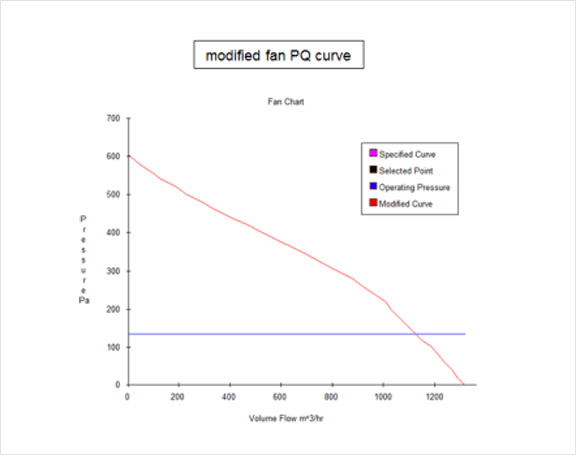

假设系统阻抗80Pa,修正单体通过散热器风机曲线图如下:

假设系统阻抗80Pa,修正单体通过散热器风机曲线图如下:

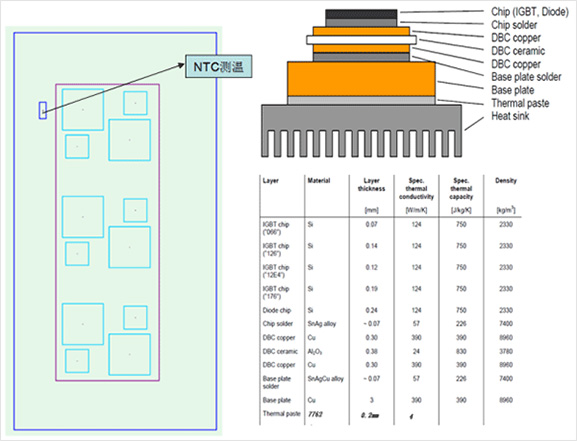

左图为英飞凌内部结构图及发热元件示意图
           Diode:59W ; IGBT:124.5W ; Total:1100WW ;
             假设导热介质为:0.15mm厚,K=3W/m*K 。

假设系统阻抗80Pa,修正单体通过散热器风机曲线图如下:
散热器参数:
           尺寸:W236*L200*H304mm
             Fin :
             厚:0.6mm
             齿间距:3.0mm
             齿数目:77fins
             热管参数:
             D8烧结管或纤维管 ;
             使用24pcs U型热管(一层结构)和48pcs L型热管(两层结构) ;
             接纳4258低温锡膏举行焊接 ;
             基板:AL板+ 铜板(IGBT热源区)
             一层热管比起二层热管,更低本钱同时更高的散热效能 。

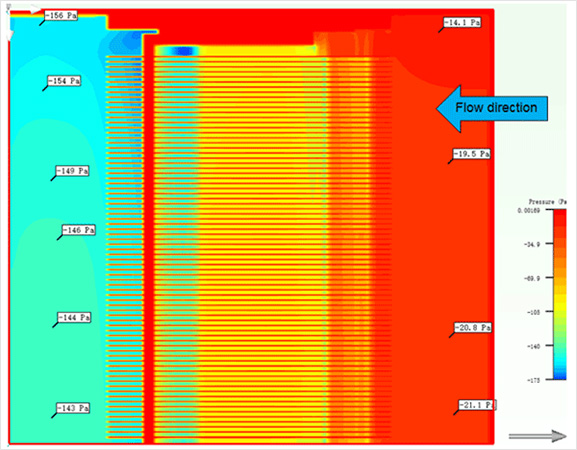

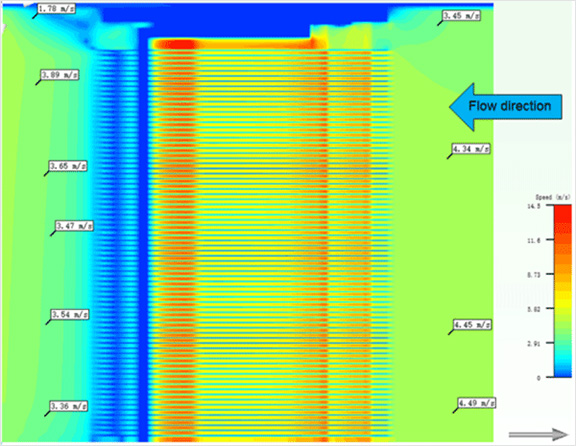

?橹薪孛嫜沽┥⑺椒抡媸疽馔:
?橹薪孛嫜沽┥⑺椒抡媸疽馔:

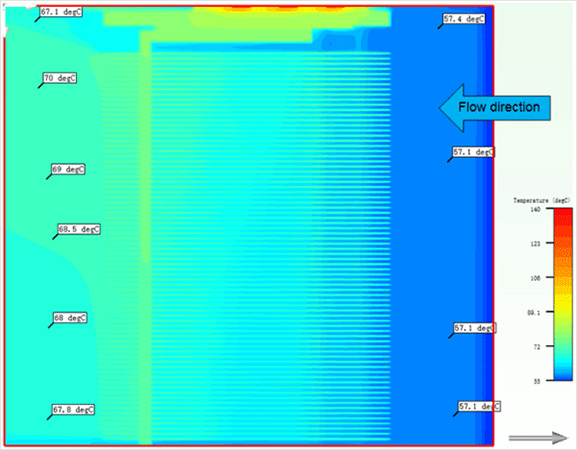

?橹薪孛嫖露壤┥⑺椒抡媸疽馔迹
(热管两头温差5.7度,切合现实热管标准 。)

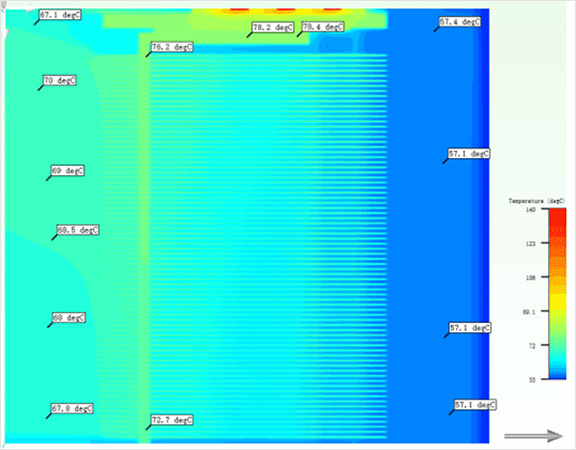

顶层热管温度扩散水平仿真示意图:

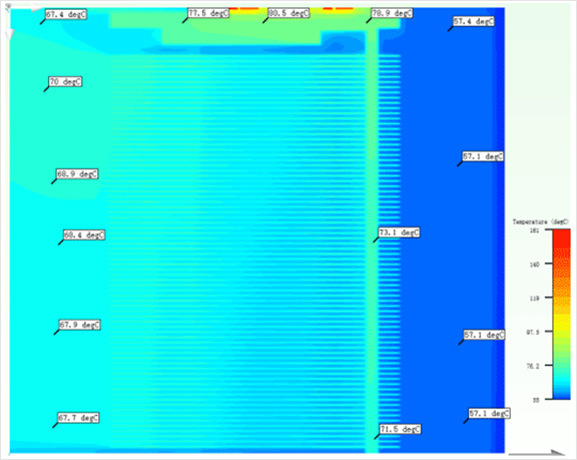

底层热管温度扩散水平仿真示意图:
(热管两头温差9℃,比现实略高,热管现实性能会比剖析设
           定要好 。)

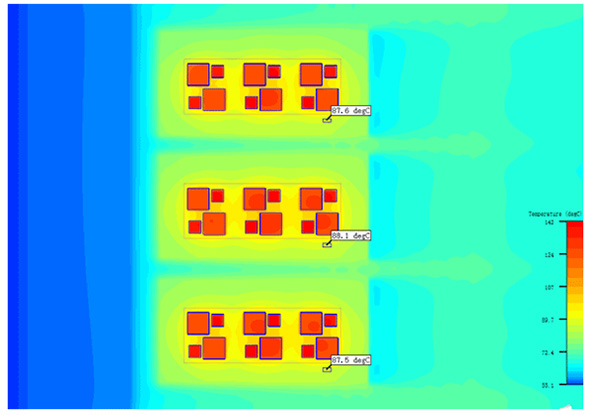

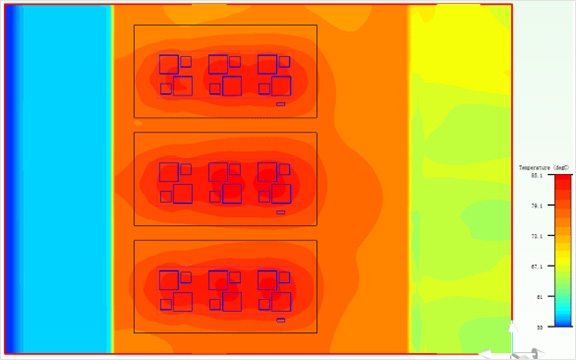

散热器底部热管温度扩散水平仿真示意图:
(散热器现实进风温度~57.1℃,散热器底板最高温度85.1℃,
           理论剖析温升28℃)

NTC?槲露壤┥⑺椒抡媸疽馔迹
(热管两头温差9℃,比现实略高,热管现实性能会比剖析设
           定要好 。)

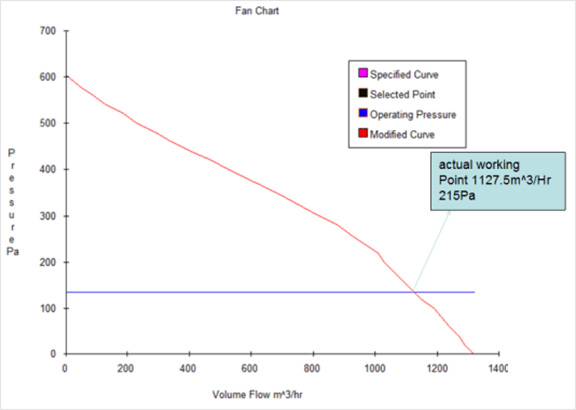

电扇作用点示意图:

光伏逆变器散热计划仿真数据汇总:
SolutionTaPowerH.S
               Tb max
H.S
               DT
HTC1HTC2HTC3Fan
               working point
Al base+
               copper block
55IGBT/3pcs
               1100W/each
               Reactor
               700W
85.12887.688.187.51127.5
               m^3/Hr
               215Pa

假设系统进风温度55?C,进过电抗后风温为57.1?C,假设使用导热介质0.15mm,K=3W/m*K)
